Dyson V6–V12 电池包设计 — 电芯形态与 BMS 差异（工程深度版）

1. 目标读者与用途

总结： 面向服务中心、维修技术员、第三方供应商及车队/租赁买家。本文提供技术框架，用于理解电池包差异、评估替换电池，并执行验收测试。
解决问题： 明确电芯/BMS 差异为何对续航、安全与保修至关重要。
附加深度： 为各角色提供可执行操作步骤，从视觉拆解到实验室传播测试。

---

2. 安全优先（必读）

总结：

• 避免膨胀、冒烟或过热（>50°C）电池包。

• 仅在具备气体监控的认证实验室进行破坏性测试。

• 优先非侵入性诊断：OCV、IR、互换测试。

附加深度：

• 推荐 PPE：绝缘手套、防护眼镜、爆炸防护屏。

• 隔离措施：非燃性托盘，疑似电池包间距≥1米。

• 记录日志：时间戳、环境温度、电池序列号及 SOC。

---

3. 平台概览（V6 → V12）

总结： 从 V6 → V11/V12 发展，电压、容量、封装、内部布局、可拆卸 vs 集成模块、端子排列及 BMS 布局均有所不同。

附加深度：

• V6/V7：典型 4–6 芯 18650 电池包，容量较低，BMS 功能有限。

• V8/V10：转向 21700 电芯，容量增加，加入软限制 BMS 逻辑。

• V11/V12：高密度电池包，多热敏电阻点，更紧凑热通道，分级保护，优化 FLEX/Boost 模式。

解决问题： 解释不同代产品的负载行为、充电效率及热分布特性。

---

4. 电芯形态（18650 / 21700 / 软包）

总结：

• 18650: 机械稳定性良好，中等热容量，IR≈30–50 mΩ（20°C）。

• 21700: 能量密度更高，单体电阻更低，相同负载下温升略高。

• 软包: 薄型结构，膨胀风险大，机械保护弱，热分布不均。

附加指标：

• 串/并联布局影响单体均衡、热扩散风险及 IR 上升。

• ΔV 阈值：10s 脉冲下 50–80 mV 为验收标准。

• 热裕度：典型工作周期内 ΔT 最大 <45°C。

解决问题： 为技术员及采购团队提供量化依据，评估替换电池性能。

---

5. BMS 功能与握手差异

总结：

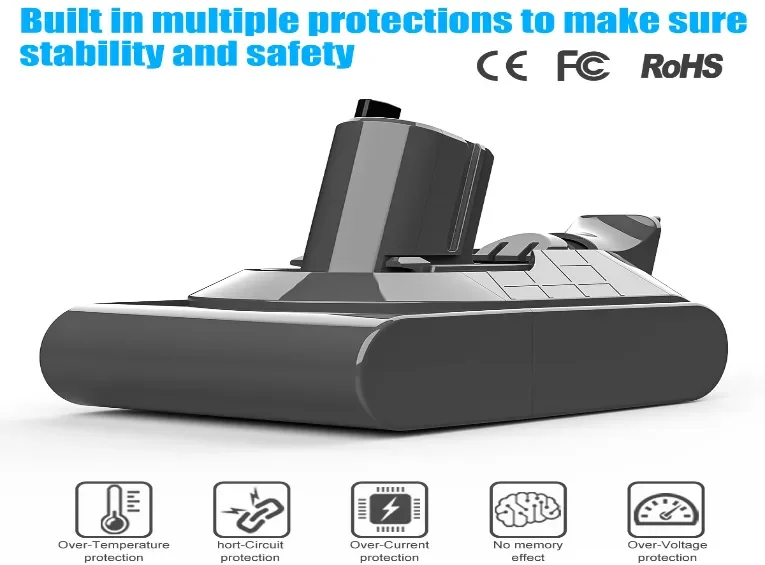

• 核心保护： 过压、欠压、过流、短路、热保护、均衡。

• 热敏电阻映射： 影响充电曲线，每代可能布置 2–3 个关键点。

• 握手/ID： 电阻或数字 ID，不匹配会降额或禁用 Boost 模式。

• 保护分级： 软限制 → 硬切断 → 锁存。

• 诊断： 日志、错误码及故障事件可作为 RMA 证据。

附加深度：

• 响应时间：MOSFET 短路切断 <100 µs。

• 热限：软限制 50–55°C，硬切断 65°C（V11/V12 单体）。

• 充电器行为：ID 不匹配可能降低 20–50% 电流或完全无法启动。

---

6. 拆解重点（检查项）

总结：

• 外部： 端子、标签、通风、外壳完整性。

• 内部： 电芯布局、母排/焊点质量、热敏电阻位置、保险丝/PTC、支撑、绝缘。

• 常见缺陷： 焊点弱、热屏障不足、板件松动、电芯错位。

附加深度：

• 拆解时热成像以检测热点。

• 高 Ah 电池母排微裂纹检查。

• 机械应力点：软包或 21700 排列的角位电芯。

• 与 IR 脉冲测试交叉验证电池包均匀性。

---

7. 可复现测试协议（现场→台架→实验室）

现场测试：

• 互换测试、OCV（整包/单体）、IR 点测、LED 日志。

• 工作负载下测量 ΔV 和 ΔT。

台架测试：

• 控制循环，数据记录。

• 额定电流脉冲 IR、热敏电阻映射、启动/降额响应。

• 冷/热环境验证（5–40°C）。

实验室测试：

• 传播测试（仅认证设施可破坏性进行）。

• Micro-CT 结构评估、焊点完整性、电极排列检查。

验收门槛：

• ΔV 单体 ≤70 mV 脉冲

• IR 上升 ≤50 mΩ（25°C）

• 单体表面 ΔT ≤50°C

• BMS 日志与黄金单元一致

解决问题： 标准化车队与第三方批次的评估流程。

---

8. 验收与采购清单

• 电芯供应商可追溯性

• 热敏电阻/BMS 握手披露

• 黄金单元矩阵测试

• 全负载 IR 热图

• ICA/EIS 基线

• UN38.3 及独立安全报告

• 每批 5 个序列化样品

• 12 个月热安全及容量质保

---

9. 维修 vs 替换决策规则

• 膨胀、冒烟、有气味、OCV <17 V、母排/焊点损坏 → 替换。

• 仅在实验室认证、模块化且成本 <50% 替换价格情况下可维修。

• 追踪重复 BMS 事件，预测更换周期。

---

10. 操作员 & 车队 SOP

• 使用黄金充电器并控制环境温度

• 电池包轮换，平衡循环次数

• 监控 IR 趋势与 ΔV 异常

• 移除多次 BMS 警告或异常热特征的电池包

---

11. 建议可视化资产

• V6/V8/V11/V12 内部布局图

• 电芯类型、Ah、续航、故障模式对比表

• 现场→台架→实验室流程图

• IR 热图、ΔV/ΔT 图表

• 黄金单元验收矩阵 CSV

---

12. 结论

续航、安全和可维修性由电芯形态与 BMS 行为共同决定。执行标准化验收测试、可追溯性与采购检查，以降低第三方替换电池风险。
